產品描述
此系統采用伺服馬達控制,試驗可以在各向同性或各向異性條件下進行試驗。激振和測量系統安裝在一個“浮動”支架上,可以在整個試驗過程中進行大的垂直試樣變形。由于其獨特設計,可以進行最大±20°的剪切變形??梢赃M行模量/阻尼的共振柱和扭剪剪切試驗,把共振柱和扭剪剪切裝置集成為一個系統,這樣土的參數例如孔隙率、圍壓、應變幅度、剪切模量的荷載循環次數、材料的阻尼性都可以得到評價。如果再加上升級選項試驗功能(彎曲元、動三軸),這套系統就可以完成所有頻譜范圍內的模量測試,從超低應變到高應變范圍。

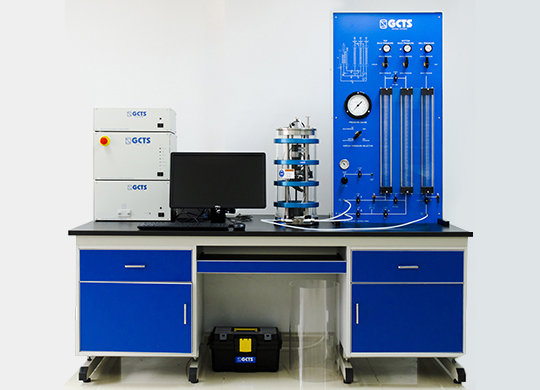

系統組成
伺服馬達作動器
壓力控制及體變測量裝置
壓力室
SCON數字伺服控制器和采集系統
共振柱測試軟件
技術參數
扭矩:峰值2.33Nm,連續0.78Nm
激振頻率:0~300Hz
剪切應變范圍:10-6~10-4
最大剪切行程:±25°
圍壓/反壓:1MPa,2MPa
試樣尺寸:?38mm、?50mm、?70mm和?100mm
升級功能
彎曲元測試
非飽和土測試
動靜三軸測試功能
