產品描述

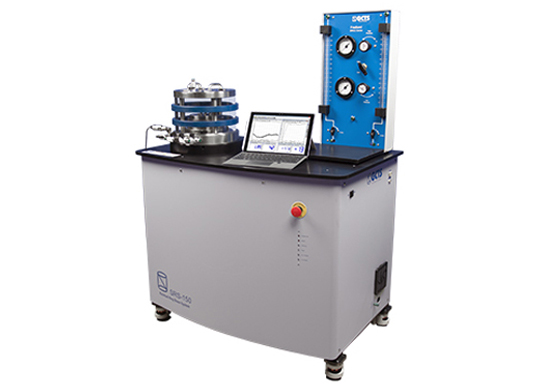

美國GCTS公司環剪儀，全自動伺服控制，采用Harmonic DriveTM無后座力驅動技術，克服了齒輪傳動裝置的固有后座力現象，實現了真正的無間隔連續旋轉剪切，這樣就能真正模擬現場土體破壞過程的應變速率，確保了實驗的準確性。

環剪儀能進行多級加載實驗。當試樣在一定壓力固結剪切后測得殘余抗剪強度之后，隨即施加更大壓力進行固結并剪切，這樣只要一個試樣就能得出破壞包絡線。真正模擬土體滑坡等大剪切面試驗。

系統組成

• 無后座力驅動電機

• 環剪盒

• SCON數字伺服控制器和采集系統

• 環剪軟件

技術參數

• 剪切速度：0.001~360°/分鐘

• 最大扭矩：300Nm

• 法向荷載：10 kN

• 法向位移：50mm

• 動態頻率：0-5Hz

• 最大法向應力：1000 kPa

• 峰值剪切應力：1300kPa

• 試樣尺寸：外徑150mm，內徑100mm

• 有效試樣面積：98cm2

• 試樣高度：25mm

• 吸力范圍：200~1500kPa

升級功能

●D.G. FREDLUND非飽和土測試
