在中國水利水電科學研究院組織的采購項目中，雙杰特獨家代理的美國GCTS公司非飽和土共振試驗系統和土水特征曲線壓力儀成功中標。

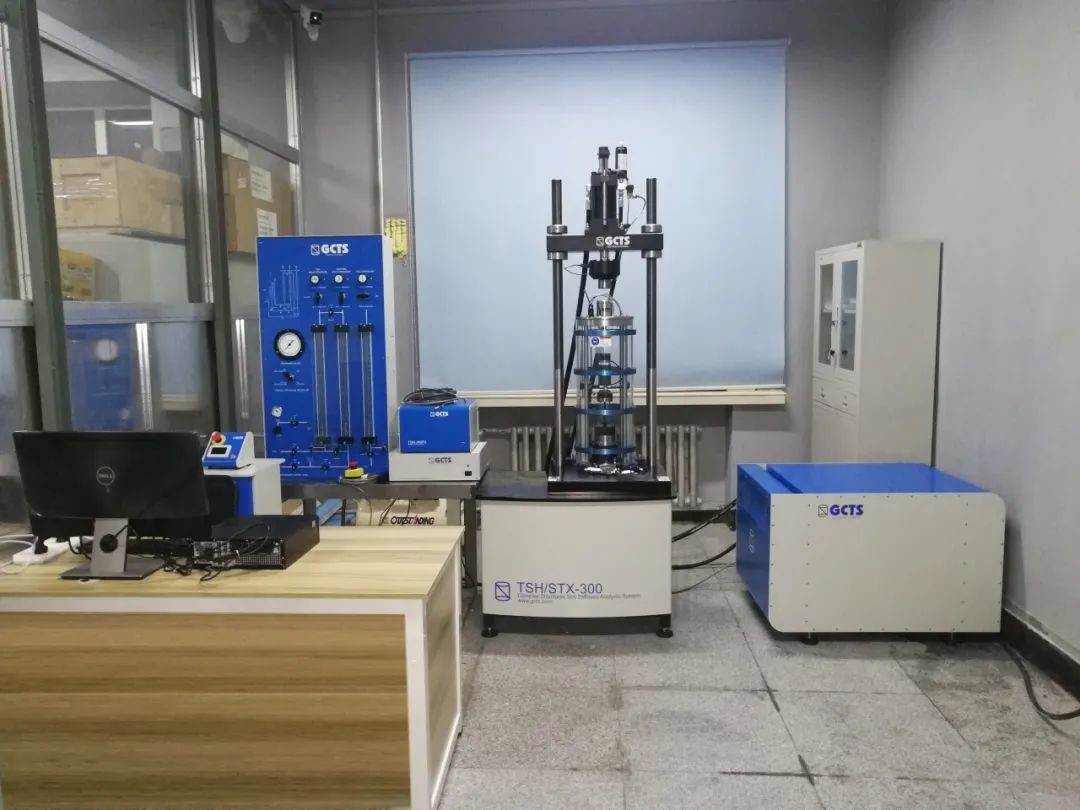

1.共振柱/扭剪測試系統

產品描述

此系統采用伺服馬達控制，試驗可以在各向同性或各向異性條件下進行試驗。激振和測量系統安裝在一個“浮動”支架上，可以在整個試驗過程中進行大的垂直試樣變形。由于其獨特設計，可以進行最大±20°的剪切變形?？梢赃M(jìn)行模量/阻尼的共振柱和扭剪剪切試驗，把共振柱和扭剪剪切裝置集成為一個系統，這樣土的參數例如孔隙率、圍壓、應變幅度、剪切模量的荷載循環次數、材料的阻尼性都可以得到評價。如果再加上升級選項試驗功能（彎曲元、動三軸），這套系統就可以完成所有頻譜范圍內的模量測試，從超低應變到高應變范圍。

技術參數

扭矩：峰值2.33Nm，連續0.78Nm

激振頻率：0~300Hz

剪切應變范圍：10-6～10-4

最大剪切行程：±25°

圍壓/反壓：1MPa，2MPa

試樣尺寸：?38mm、?50mm、?70mm和?100mm

升級功能

彎曲元測試

非飽和土測試

動靜三軸測試功能

2.土水特征曲線壓力儀

產品描述

Fredlund土水特征曲線壓力板儀（SWCC）裝置是一套簡便的非飽和測試裝置，由加拿大工程院院士D.G Fredlund教授設計，可以在不同的應力路徑下，施加基質吸力。該設備可以得到土體的完全的土水特征曲線，吸力控制可以從近似零值到1500kPa，可以施加一維加載(即K0狀態)，試樣直徑71mm?？梢詫?duì)各種試樣在干或濕狀態下進行試驗。

系統組成

壓力控制面板

不銹鋼壓力室

微型加熱器

氣泡沖刷裝置

陶土板（1bar、3bar、5bar、15bar）

技術參數

試樣尺寸：直徑71mm，高度50mm

吸力控制：0~1500kPa

軸向加載：10kN
